Características Gerais
Grau de Proteção:
IP65 conforme IEC 60529, CEI 70-1

Resistência ao Fogo:
IEC 695.2.1, CEI 50.11 9602C (GWT), UL 94 VO (4 e 5 furos), UL 94 HB (1 a 3 furos), 6502C 1 a 3 furos.

Limite de Temperatura
Funcionamento:  -25ºC a +70ºC

Armazenagem de -40ºC a +70ºC

Entrada dos cabos:
04 (quatro) entradas para botoeiras de 1 a 3 furos, para Prensa-Cabos PG 13,5 ou eletroduto 0 1/2″.
02 (duas) entradas para botoeiras de 4 e 5 furos, para Prensa-Cabos PG 16. Diametro para entrada de comandos=22,5mm

*Imagem meramente ilustrativa

Download PDF

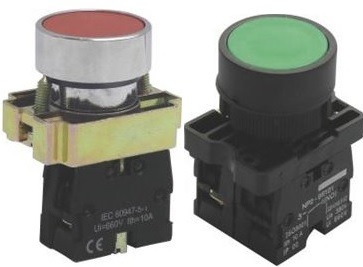

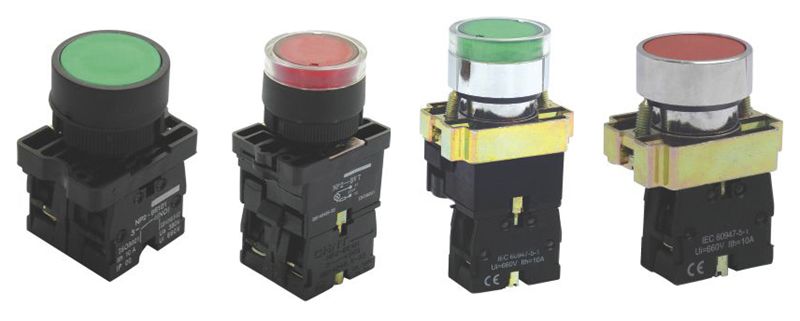

Botão a impulsão 22,5mm

Normas

GB14048.5-1993, IEC 60947.5.1, EN 60947.5.1

Material
Com alta resistência mecânica, ao calor e elétrica, auto-extinguível VO

Esquema de Contatos
Segundo CENELEC – 50013

Grau de Proteção
IP 40 (IP 66 com capa de proteção)

Limite de Temperatura
Funcionamento: de -25ºC ~ +70ºC
Armazenagem: de -40ºC ~ +70ºC

Obs: Blocos de Contato e Blocos de Lâmpada fornecidos separadamente.

*Imagem meramente ilustrativa

Download PDF

Caracteríticas Gerais
Grau de Proteção:
IP65 conforme IEC 60529, CEI 70-1

Resistência ao Fogo:
IEC 695.2.1, CEI 50.11 9602C (GWT), UL 94 VO (4 e 5 furos), UL 94 HB (1 a 3 furos), 6502C 1 a 3 furos.

Limite de Temperatura

Funcionamento:
de -25ºC a +70ºC

Armazenagem:
de -40ºC a +70ºC

Entrada dos cabos:
04 (quatro) entradas para botoeiras de 1 a 3 furos, para Prensa-Cabos PG 13,5 ou eletroduto 0 1/2″.
02 (duas) entradas para botoeiras de 4 e 5 furos, para Prensa-Cabos PG 16. Diâmetro para entrada de comandos=22,5mm

*Imagem meramente ilustrativa

Download PDF

Modelos PLB

Material

Termoplástico auto-extinguível com duplo isolamento

Grau de Proteção : IP 65 conforme EN 60529, IEC 529

Limite de Temperatura Funcionamento: de -25ºC a +70ºC, conforme IEC 68-2-27

Armazenagem de -40ºC a +70ºC

Execução 2 a 14 furos 0 22 mm em fila única ou fila dupla

Entrada dos cabos:
Mod. P03 Ponteira de Borracha de Ø 8 mm a Ø 17 mm.
Mod. PL / PLB Ponteira de Borracha de Ø 8mm a Ø 24 mm.
Botão de Emergência Conforme EN 418 EN 60204-1-32

Vida Útil Mecanica (Botões de Impulsão/Comutador)
1,0 milhões de operates.

*Imagem meramente ilustrativa

Download PDF

Chave de Partida Direta Trifásica

Aplicação:

As chaves de partida Steck são destinadas a manobra e proteção de motores monofásicos e trifásicos acoplados ás mais

variadas máquinas e são recomendados para motores que partem em vazio.

Montagem em caixa termoplástica ou metálica

Ampla faixa de potência
Dimensões reduzidas
Grau de Proteção IP55
Especificação técnica conf. Norma IEC 60947-4
Fornecido com interligação interna.
Facil instalação. Pode ser conectado na parte superior ou inferior através de embutes, prensa-cabos ou tubulação direta
com adaptador Steck.

*Imagem meramente ilustrativa

Download PDF

Interruptores de Pedal
Os interruptores de Pedal atuam como acionadores para situações em que o operador necessita manter as mãos livres para executar outras tarefas.
Sua construção, design e cores são projetados para que o produto tenha boa visibilidade e resistência a impactos.
Os pedais com capa tem proteção contra eventuais quedas de objetos que possam provocar o acionamento indevido da máquina.

*Imagem meramente ilustrativa

Download PDF

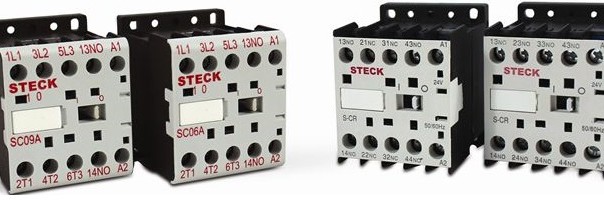

Mini-Contator Série SC
Aplicação :
Os mini-contatores são aparelhos diretamente derivados dos contatores de potência.
A diferença reside na substituição dos pólos por contatos auxiliares com uma corrente térmica convencional de 10A.
O mini-contator Série SC é usado em circuitos AC 50/60 Hz, tensão de trabalho nominal até 690V e corrente de trabalho nominal
até 12A.
Usado para remotamente ligar e desligar um circuito. O produto está em conformidade com as normas IEC 60947-4-1 e GB 14048.4.

Download PDF

O contator Série SD1 e usado em circuítos AC 50/60 Hz, tensão de trabalho nominal até 690V e corrente de trabalho nominal
até 95A de acordo com a classe de emprego AC-3. É usado para remotamente ligar e desligar um circuíto e,
conectado com um rele térmico protege o circuíto contra sobrecargas, como uma chave eletromagnética.
Também funciona como temporizador, chave reversora e chave estrela triângulo quando combinada com blocos auxiliares.
O produto esta em conformidade com as normas IEC 60947-4-1e GB 14048.4.

*Imagem meramente ilustrativa

Download PDF

Contatores Modulares

Assinale até cinco resultados para executar uma ação.

São utilizados principalmente para realizar controles automáticos de quadros de comando em edificações.
Preferencialmente são utilizados para comando de circuitos de iluminação, podendo ser associados a programadores,
reles, temporizadores e etc.

Montagem em trilho DIN (EN50002)
Operação silenciosa
Tensão conforme tabela
2 pólos para 25A e 4 pólos p/ 25,40,63A
Categoria de utilização: AC-1
Obs.: 1 módulo DIN equivale a 17,5mm

Download PDF
